拨动开关有什么接通原理分析?

文章出处:常见问题责任编辑:东莞市宝圣电子有限公司 发表时间:2021-10-27

拨动开关是通过拨动开关柄来带动滑块或滑片的滑动,从而控制开关触的接通与断开。 拨动开关分为单极双位和双极双位两种结构形式,主要用于电源电路的控制及工作状态电路的切换。 拨动开关的导针接通产生信号,信号在导通状态时滚珠的轻微移动会产生不易察觉的闪断,一般不通工作电流,只通低电流接通信号以触发IC,以免闪断产生接触不良的情况。大多数滚珠开关只感应两个方向的通断信号。
一、拨动开关的注意事项:
1.焊锡。布线设计和焊锡方法应避免导致,熔锡流到PC板上平面,这样会引起接触不良。
2.驱动臂。切勿使操作点远离滑柄中心线,基于同样理由,两者距离B越短越好。

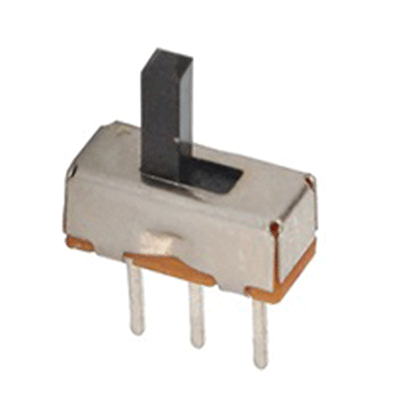

拨动开关
3.滑柄长度。长度越短越好(至少5mm)在滑柄的宽度A不变情形下,滑柄长度愈短,手感愈好,另出力点愈高,手感愈差。
4.慎用化学品。拨动开关底板因使用了诸如聚碳酸酯等合成树脂,所以应避免将电位器暴露于氨、胺、碱溶液、苏烃、酮、酯、卤烃等化学物品浓烈气氛中。
5.慎用助焊剂。焊锡时应避免使用水溶性助焊剂,否则将会对构成拨动开关的金属和其他材料产生不良影响。
6.低温工作。当产品是用于低温环境时,如寒带的汽车收音机或汽车音响等,本公司按客户要求提供手感舒适产品,请定货时加以说明。
